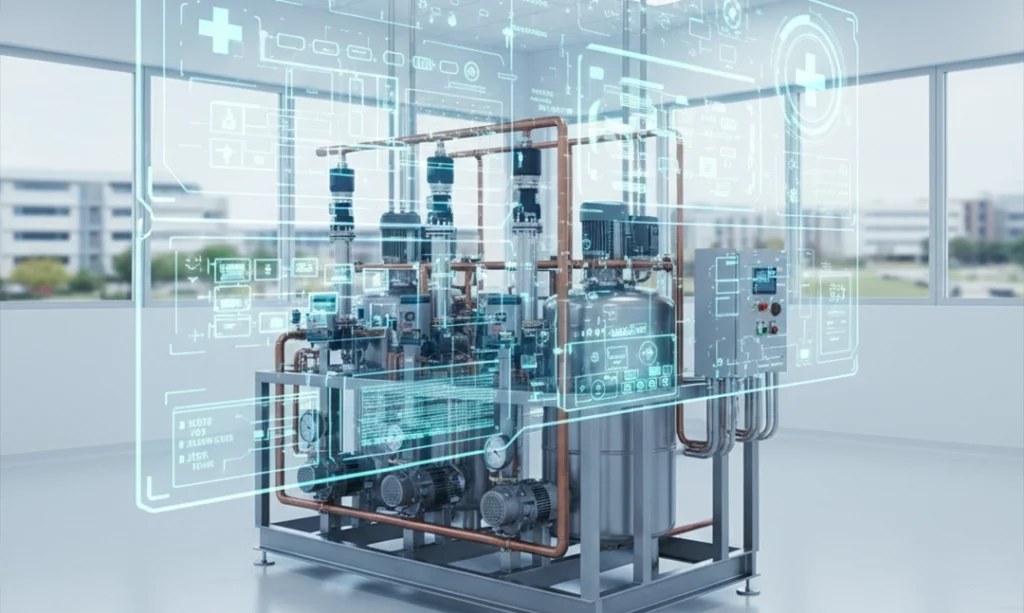

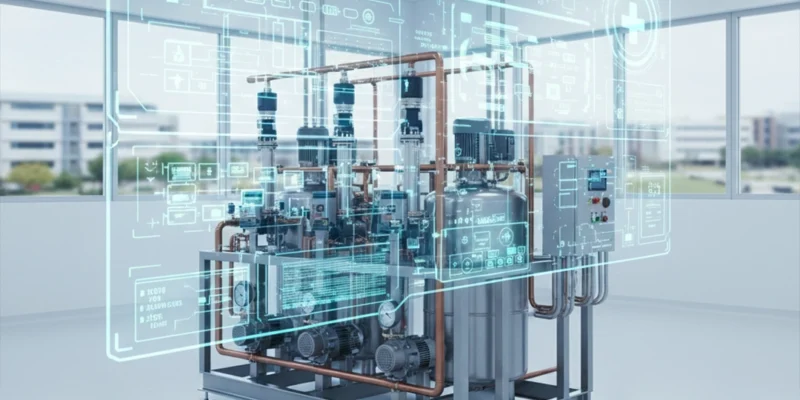

چرا طراحی بوستر پمپ در بیمارستانها حساستر از ساختمانهای معمولی است؟
در هیچ کاربری ساختمانی، فشار پایدار آب به اندازه بیمارستانها حیاتی نیست. در مراکز درمانی، آب فقط برای شستوشو یا استحمام استفاده نمیشود؛ بلکه در فرآیندهای استریل، اتاقهای عمل، دیالیز، سیستمهای سرمایش و گرمایش، بخشهای اورژانس و حتی تجهیزات پزشکی نقش مستقیم دارد. کوچکترین افت فشار یا نوسان ناگهانی میتواند عملکرد تجهیزات را مختل کند و در مواردی به خطرات جدی منجر شود.
به همین دلیل طراحی سیستم تقویت فشار در این کاربری، صرفاً انتخاب یک بوستر پمپ آبرسانی نیست؛ بلکه یک طراحی چندلایه با درنظر گرفتن سناریوهای اضطراری، رزرو عملیاتی، مصرف همزمان بالا و الزامات بهداشتی است. برخلاف مجتمعهای مسکونی که در بازههای مشخصی مصرف اوج دارند، بیمارستانها مصرف تقریباً یکنواخت و ۲۴ ساعته دارند و در ساعات شب نیز نمیتوان کاهش مصرف قابلتوجهی انتظار داشت.
تحلیل الگوی مصرف آب در مراکز درمانی
برای طراحی صحیح، ابتدا باید نوع مرکز درمانی مشخص شود. یک کلینیک تخصصی با ۵ اتاق معاینه، الگوی مصرفی کاملاً متفاوت از یک بیمارستان ۱۵۰ تختخوابی دارد. در بیمارستانهای بزرگ، مصرف آب شامل موارد زیر است:
– مصرف بهداشتی بیماران و پرسنل
– مصرف تجهیزات استریل و اتوکلاو
– سیستمهای دیالیز
– سیستمهای سرمایش و گرمایش مرکزی
– آشپزخانه صنعتی
– شستوشوی مداوم سطوح و تجهیزات
در چنین شرایطی، طراحی باید بر اساس محاسبه دقیق هد و دبی انجام شود و معمولاً در بازه پوشش ۸ تا ۱۵ طبقه یا حتی ۱۵ تا ۲۰ طبقه قرار میگیرد. همچنین اگر مجموعه دارای چند بلوک متصل باشد، ممکن است از نظر ظرفیت در دسته ۴۰ تا ۷۰ واحد مسکونی معادلسازی شود تا تخمین دبی صحیحتری حاصل گردد.
اصل حیاتی: افزونگی (Redundancy) در طراحی
یکی از مهمترین الزامات طراحی بوستر پمپ بیمارستانی، وجود سیستم رزرو است. استفاده از بوستر پمپ سه پمپ یا چهار پمپ و بیشتر تقریباً یک الزام مهندسی است، نه یک انتخاب اختیاری. در این ساختار، حتی اگر یکی از پمپها از مدار خارج شود، سیستم بدون افت فشار به کار خود ادامه میدهد.
در مراکز درمانی استفاده از بوستر پمپ دور متغیر اولویت دارد، زیرا کنترل تدریجی فشار از ایجاد ضربه قوچ جلوگیری میکند و پایداری سیستم را افزایش میدهد. سیستمهای دور ثابت معمولاً تنها در پروژههای کوچکتر یا بهعنوان پمپ رزرو استفاده میشوند.
الزامات بهداشتی و انتخاب متریال مناسب
در بیمارستانها، کیفیت آب و جلوگیری از آلودگی اهمیت حیاتی دارد. به همین دلیل انتخاب پمپ با بدنه استیل ضدزنگ یا متریال مقاوم در برابر خوردگی و رسوب توصیه میشود. استفاده از متریال چدنی در مسیر آب آشامیدنی حساس میتواند در بلندمدت مشکلساز باشد، مگر اینکه پوشش داخلی مناسب داشته باشد.
همچنین در سیستمهایی که با آب تصفیهشده یا فرآیندی کار میکنند، باید دسته پمپ آب تمیز رعایت شود و از ورود هرگونه ذرات معلق جلوگیری شود. در برخی بخشهای تخصصی مانند صنایع دارویی یا استریل مرکزی، حتی ممکن است نیاز به استانداردهای بالاتر بهداشتی باشد.
هد و فشار موردنیاز در بخشهای حساس
در بیمارستانها فشار آب در نقاط مختلف متفاوت است. برای مثال، اتاقهای عمل و دیالیز نیاز به فشار پایدار و بدون نوسان دارند. اگر ساختمان در بازه ۱۳ تا ۱۸ طبقه (تا ۷۰ متر) قرار داشته باشد، هد کل سیستم باید علاوه بر ارتفاع استاتیک، افت اصطکاک، افت کلکتور و فشار موردنیاز مصرفکننده نهایی را پوشش دهد.
در چنین شرایطی معمولاً از پمپهای با توان بالاتر مانند ۱۵ اسب یا ۲۰ اسب در قالب سیستم چندپمپه استفاده میشود تا منحنی عملکرد هر پمپ در محدوده راندمان بهینه باقی بماند.
ایمنی، برق اضطراری و هماهنگی با سیستم ژنراتور
بوستر پمپ بیمارستانی باید به سیستم برق اضطراری متصل باشد. استفاده از پمپ سهفاز ۳۸۰V با تابلو برق مجهز به کنترل فاز و حفاظت حرارتی الزامی است. در صورت قطع برق شهری، سیستم باید بدون وقفه به ژنراتور سوئیچ کند.
همچنین در طراحی، جریان راهاندازی موتور باید با ظرفیت ژنراتور هماهنگ باشد تا در لحظه استارت، افت ولتاژ ایجاد نشود. استفاده از کنترل دور متغیر در اینجا نیز مزیت دارد زیرا جریان راهاندازی را کاهش میدهد.
تفکیک سیستم آبرسانی و آتشنشانی
در مراکز درمانی، سیستم آتشنشانی باید کاملاً مستقل از سیستم آبرسانی بهداشتی باشد. استفاده از بوستر پمپ آتشنشانی جداگانه مطابق کلاس خطر، یک الزام قانونی و ایمنی است. ترکیب این دو سیستم میتواند در شرایط اضطراری باعث کاهش فشار در شبکه حیاتی شود.
تحلیل هزینه چرخه عمر در پروژههای درمانی
در پروژههای بیمارستانی، نگاه صرف به قیمت اقتصادی اشتباه است. هزینه واقعی شامل مصرف انرژی، هزینه نگهداری، توقف احتمالی سیستم و طول عمر تجهیزات است. انتخاب سیستم در بازه قیمت حرفهای در بسیاری از موارد بهدلیل کاهش ریسک عملیاتی، منطقیتر است.
سیستمی که فشار پایدار، رزرو کافی و کنترل هوشمند داشته باشد، در بلندمدت از نظر اقتصادی نیز بهینهتر خواهد بود، زیرا از خرابیهای پرهزینه و توقف خدمات درمانی جلوگیری میکند.
طراحی بوستر پمپ برای بیمارستانها یک پروژه صرفاً تأسیساتی نیست؛ بلکه بخشی از زیرساخت حیاتی سلامت است. هر تصمیم در انتخاب نوع کنترل، تعداد پمپ، جنس بدنه، توان موتور و ساختار سیستم، مستقیماً بر ایمنی و کیفیت خدمات درمانی تأثیر میگذارد.
تحلیل مهندسی هد و دبی در بیمارستانها؛ فراتر از محاسبات معمول ساختمانی
در طراحی سیستم تقویت فشار برای مراکز درمانی، محاسبه هد و دبی نباید صرفاً بر اساس تعداد طبقات انجام شود. در بیمارستانها، همزمانی مصرف واقعی بسیار بالاتر از ساختمانهای مسکونی است و الگوی مصرف نیز کاملاً پیوسته و ۲۴ ساعته است. به همین دلیل هنگام طراحی بوستر پمپ آبرسانی باید سه مؤلفه بهصورت همزمان تحلیل شود: ارتفاع استاتیک، افت اصطکاک گسترده در شبکه توزیع پیچیده و فشار موردنیاز تجهیزات حساس.
در بسیاری از بیمارستانها، حتی اگر ساختمان در بازه ۸ تا ۱۵ طبقه باشد، به دلیل طول زیاد کلکتورها و انشعابات متعدد، افت فشار واقعی بیشتر از یک برج مسکونی همارتفاع خواهد بود. علاوه بر این، فشار موردنیاز برخی تجهیزات پزشکی بالاتر از فشار مصرفی شیرآلات معمولی است. بنابراین هد کل سیستم باید با ضریب اطمینان مهندسی محاسبه شود تا در ساعات اوج مصرف، فشار به زیر حد مجاز سقوط نکند.
طراحی کلکتور و تقسیم بار بین پمپها
در بیمارستانها معمولاً از ساختار چندپمپه استفاده میشود، زیرا تقسیم بار میان پمپها باعث کاهش استهلاک و افزایش پایداری سیستم میشود. انتخاب بین بوستر پمپ سه پمپ و چهار پمپ و بیشتر به ظرفیت مجموعه و سطح حساسیت آن بستگی دارد. در بیمارستانهای بالای ۱۰۰ تخت معمولاً ساختار چهارپمپه یا بیشتر توصیه میشود تا هم افزونگی کامل وجود داشته باشد و هم هر پمپ در محدوده راندمان بهینه کار کند.
طراحی کلکتور باید بهگونهای انجام شود که توزیع فشار یکنواخت باشد و هر پمپ در شرایط مساوی وارد مدار شود. استفاده از قطر مناسب لولهکشی و کاهش افتهای موضعی نقش مستقیم در جلوگیری از نوسان فشار دارد. اگر طراحی کلکتور ضعیف باشد، حتی بهترین پمپها نیز عملکرد مطلوبی ارائه نخواهند داد.
انتخاب نوع کنترل؛ چرا دور متغیر اولویت دارد؟
در مراکز درمانی، کنترل تدریجی فشار اهمیت بسیار زیادی دارد. استفاده از بوستر پمپ دور متغیر باعث میشود فشار سیستم بر اساس مصرف واقعی تنظیم شود و از روشن و خاموش شدنهای ناگهانی جلوگیری گردد. این موضوع علاوه بر کاهش مصرف برق، از ایجاد ضربه قوچ نیز پیشگیری میکند.
در مقابل، سیستمهای دور ثابت معمولاً در پروژههای کوچکتر یا بهعنوان پمپ رزرو کاربرد دارند، زیرا کنترل فشار آنها پلهای است و در محیطهای بسیار حساس ممکن است نوسان بیشتری ایجاد کنند. در بیمارستانها که پایداری فشار اولویت مطلق است، دور متغیر انتخاب منطقیتری محسوب میشود.
انتخاب توان موتور و هماهنگی با بار واقعی
در بسیاری از پروژههای درمانی، انتخاب پمپهای با توان بالا ضروری است، اما توان بالا به معنای انتخاب بزرگترین موتور موجود نیست. برای مثال، استفاده از چند پمپ ۱۵ اسب یا ۲۰ اسب در قالب سیستم چندگانه میتواند عملکرد بهتری نسبت به یک پمپ بسیار بزرگ داشته باشد، زیرا تقسیم بار باعث افزایش طول عمر تجهیزات میشود.
در ساختمانهایی با ارتفاع زیاد، اگر در محدوده ۱۳ تا ۱۸ طبقه یا بیشتر قرار داشته باشند، انتخاب توان باید بهگونهای باشد که پمپ در نقطه راندمان بهینه منحنی عملکرد کار کند. کارکرد دائم در بار جزئی یا در نقطه خارج از منحنی بهینه، باعث افزایش مصرف انرژی و استهلاک سریعتر خواهد شد.
اهمیت کیفیت ساخت و برند در پروژههای درمانی
در بیمارستانها، انتخاب برند معتبر یک موضوع لوکس نیست بلکه یک الزام مهندسی است. برندهایی مانند گراندفوس، ویلو یا پدرولو به دلیل کیفیت ساخت بالا و قطعات دقیق، در پروژههای حساس عملکرد پایدارتری ارائه میدهند. در کنار آن، برندهای داخلی معتبر نیز میتوانند در پروژههای متوسط گزینه اقتصادی و قابلاعتمادی باشند، مشروط بر اینکه طراحی صحیح انجام شده باشد.
استفاده از بدنههای استیل ضدزنگ در مسیر آب بهداشتی، علاوه بر مقاومت در برابر خوردگی، باعث حفظ کیفیت آب و کاهش رسوبگذاری میشود. در مراکزی که سیستم بویلر و چیلر فعال است، هماهنگی بوستر پمپ با کاربردهای پمپ بویلر و پمپ چیلر نیز باید در نظر گرفته شود.
سناریوهای اضطراری و مدیریت ریسک عملیاتی
در طراحی بوستر پمپ بیمارستانی، باید بدترین سناریوها نیز در نظر گرفته شود؛ از قطع برق گرفته تا خرابی ناگهانی یک پمپ. اتصال سیستم به ژنراتور اضطراری، استفاده از تابلو برق مجهز به حفاظت کامل و پیشبینی پمپ رزرو در مدار، از الزامات اصلی است. استفاده از پمپ سهفاز ۳۸۰V با سیستم کنترل پیشرفته باعث میشود جریان راهاندازی کنترل شود و فشار در زمان تغییر وضعیت پایدار بماند.
در برخی بیمارستانها، سیستم تقویت فشار برای بخشهای حیاتی بهصورت جداگانه طراحی میشود تا در صورت بروز مشکل در یک مدار، سایر بخشها تحت تأثیر قرار نگیرند. این تفکیک، سطح ایمنی و پایداری را بهطور چشمگیری افزایش میدهد.
تحلیل مصرف انرژی در بهرهبرداری ۲۴ ساعته
از آنجا که بیمارستانها تقریباً بدون توقف فعالیت میکنند، مصرف انرژی بوستر پمپ نقش مهمی در هزینههای جاری دارد. انتخاب سیستم با کنترل هوشمند و راندمان بالا باعث کاهش قابلتوجه هزینه برق در بلندمدت میشود. اگرچه ممکن است هزینه اولیه سیستم در بازه قیمت حرفهای قرار گیرد، اما کاهش استهلاک و مصرف انرژی در دوره بهرهبرداری چندساله، این اختلاف قیمت را جبران میکند.
در نهایت، طراحی بوستر پمپ برای بیمارستانها باید ترکیبی از محاسبات دقیق، انتخاب تجهیزات باکیفیت، کنترل هوشمند و پیشبینی سناریوهای اضطراری باشد. هرگونه سادهسازی بیش از حد در این پروژهها میتواند به کاهش ایمنی و افزایش هزینههای پنهان منجر شود، موضوعی که در مراکز درمانی به هیچ وجه قابل پذیرش نیست.
نگهداری پیشگیرانه بوستر پمپ در بیمارستانها؛ استراتژی جلوگیری از توقف سیستم
در مراکز درمانی، خرابی بوستر پمپ صرفاً یک ایراد فنی نیست؛ بلکه میتواند به اختلال در فرآیند درمان، نارضایتی بیماران و حتی توقف برخی خدمات حیاتی منجر شود. به همین دلیل طراحی صحیح تنها بخشی از ماجراست و اجرای برنامه نگهداری پیشگیرانه دقیق، بخش مکمل و حیاتی سیستم محسوب میشود. سیستمهای تقویت فشار که در قالب بوستر پمپ آبرسانی برای بیمارستانها اجرا میشوند، باید تحت پایش مداوم قرار گیرند تا کوچکترین تغییر در فشار، دبی یا آمپر مصرفی شناسایی شود.
در بیمارستانهایی که در بازه ۱۵ تا ۲۰ طبقه قرار دارند یا ظرفیت تخت بالایی دارند، برنامه سرویس باید شامل بازبینی ماهانه تابلو برق، تست عملکرد اینورتر، بررسی سنسور فشار، کنترل نشتی کلکتور و اندازهگیری فشار استاتیک باشد. این اقدامات از روشن و خاموش شدنهای غیرعادی، افزایش مصرف برق و کاهش راندمان جلوگیری میکند.
مدیریت نوسان فشار در ساعات اوج مصرف
در بیمارستانها ساعات اوج مصرف معمولاً صبح و عصر است، اما برخلاف ساختمانهای مسکونی، مصرف در شب نیز به صفر نمیرسد. استفاده از بوستر پمپ دور متغیر کمک میکند فشار سیستم در تمامی ساعات پایدار باقی بماند. این کنترل پیوسته مانع از ایجاد شوک هیدرولیکی در شبکه داخلی شده و عمر لولهکشی را افزایش میدهد.
در مراکز بزرگ، طراحی سیستم بهصورت چند پمپ باعث میشود در زمان افزایش ناگهانی مصرف، پمپهای اضافی بهصورت تدریجی وارد مدار شوند و از افت فشار جلوگیری گردد. اگر این تقسیم بار بهدرستی انجام نشود، حتی پمپهای با توان بالا مانند ۲۰ اسب نیز در ساعات اوج مصرف دچار افت راندمان خواهند شد.
تفکیک مدارهای حیاتی و غیرحیاتی
در برخی بیمارستانهای پیشرفته، سیستم تقویت فشار برای بخشهای حیاتی مانند اتاق عمل، ICU و دیالیز بهصورت مستقل طراحی میشود. این ساختار ترکیبی، که میتواند در قالب بوستر پمپ ترکیبی اجرا شود، ریسک قطع همزمان فشار در کل مجموعه را کاهش میدهد. در چنین طراحیهایی، حتی اگر یکی از مدارها دچار نقص شود، سایر بخشها بدون اختلال به فعالیت خود ادامه میدهند.
انتخاب صحیح توان موتور، نوع ساختار پمپ و جنس بدنه نیز در این تفکیک اهمیت دارد. استفاده از بدنههای استیل ضدزنگ در مدارهای بهداشتی باعث افزایش دوام و کاهش احتمال آلودگی میشود، بهویژه زمانی که سیال در دسته آب تمیز طبقهبندی شده باشد.
تحلیل هزینه مالکیت (TCO) در پروژههای درمانی
در نگاه اول ممکن است هزینه اولیه سیستمهای حرفهای در بازه قیمت حرفهای بالا به نظر برسد، اما تحلیل هزینه مالکیت در بازه پنج تا ده سال نشان میدهد سیستمهای مهندسیشده با کنترل دقیق و برند معتبر، هزینه نگهداری و مصرف انرژی کمتری دارند. استفاده از برندهایی مانند گراندفوس یا ویلو در پروژههای درمانی به دلیل راندمان بالا و پایداری عملکرد، در بلندمدت اقتصادیتر خواهد بود.
در مقابل، انتخاب سیستم ارزانتر بدون تحلیل دقیق هد و دبی ممکن است باعث کارکرد دائم در حداکثر توان، افزایش استهلاک و مصرف برق غیرعادی شود؛ موضوعی که در بیمارستانها با بهرهبرداری ۲۴ ساعته، هزینههای سنگینی ایجاد میکند.
استانداردسازی مستندسازی و آموزش تیم نگهداری
یکی از بخشهای کمتر دیدهشده در پروژههای بیمارستانی، آموزش صحیح تیم تأسیسات است. حتی بهترین سیستم تقویت فشار نیز بدون بهرهبرداری صحیح، راندمان مطلوبی نخواهد داشت. ثبت دقیق پارامترهای عملکرد، نمودار فشار، آمپر مصرفی و دمای موتور در بازههای زمانی مشخص باعث میشود تغییرات غیرعادی بهسرعت شناسایی شوند.
در بیمارستانهایی که دارای سیستم پمپ آتشنشانی نیز هستند، هماهنگی میان سیستم آبرسانی و مدار اطفای حریق اهمیت مضاعف دارد، زیرا فشار پایه شبکه باید در شرایط اضطراری نیز حفظ شود.
سؤالات متداول درباره طراحی بوستر پمپ بیمارستانی
آیا استفاده از بوستر پمپ تکپمپ در بیمارستان منطقی است؟
در مراکز درمانی معمولاً استفاده از بوستر پمپ تک پمپ توصیه نمیشود، زیرا در صورت خرابی پمپ، کل سیستم از مدار خارج میشود. ساختار دو یا چندپمپه با افزونگی، انتخاب ایمنتری است.
چه نوع کنترل برای بیمارستان مناسبتر است؟
سیستمهای دور متغیر با اینورتر به دلیل تنظیم پیوسته فشار، بهترین گزینه هستند. این ساختار از ضربه قوچ جلوگیری کرده و مصرف انرژی را بهینه میکند.
آیا توان بالاتر همیشه بهتر است؟
خیر. انتخاب توان باید بر اساس محاسبه دقیق هد، دبی و ضریب همزمانی انجام شود. استفاده از موتور بزرگتر از نیاز، مصرف برق و استهلاک را افزایش میدهد.
آیا میتوان از پمپ صنعتی معمولی بهجای بوستر پمپ استفاده کرد؟
در بیمارستانها استفاده از پمپ آب صنعتی بهتنهایی معمولاً پاسخگوی کنترل دقیق فشار نیست. بوستر پمپ با سیستم کنترل پیشرفته، فشار پایدارتر و ایمنتری ایجاد میکند.
مهمترین عامل افزایش عمر سیستم چیست؟
طراحی مهندسی دقیق، استفاده از تجهیزات باکیفیت، کنترل هوشمند و اجرای برنامه نگهداری پیشگیرانه منظم، چهار عامل اصلی افزایش عمر سیستم تقویت فشار در مراکز درمانی هستند.
