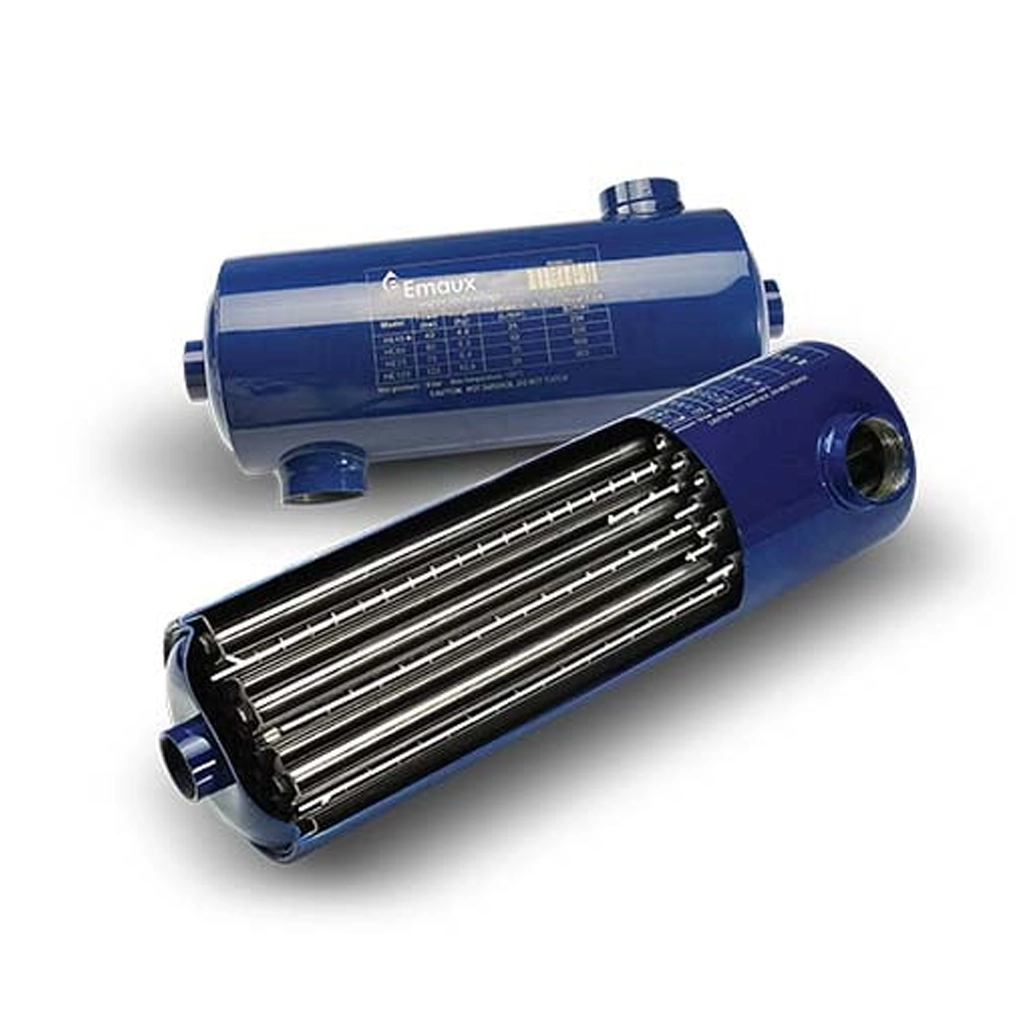

مبدل حرارتی ایمکس HE 120
معرفی مبدل حرارتی ایمکس HE 120
مبدل حرارتی ایمکس مدل HE 120 یکی از قدرتمندترین مدلهای سری HE برند Emaux است که با توان 120 کیلووات برای گرمایش استخرهای عمومی، باشگاهی، آموزشی و مجموعههای ورزشی طراحی شده است. اگر در حال بررسی خرید مبدل حرارتی ایمکس HE 120 هستید، به احتمال زیاد پروژه شما در مقیاس متوسط تا بزرگ قرار دارد و نیاز به ظرفیت انتقال حرارت بالا، عملکرد پایدار و راندمان مناسب در کارکرد مداوم دارید.
در استخرهای عمومی که گردش آب و استفاده شناگران در طول روز پیوسته است، سیستم گرمایش باید توان پاسخگویی سریع به افت دما را داشته باشد. HE 120 با طراحی صنعتی و کویلهای استیل مقاوم، برای چنین شرایطی توسعه یافته است.
کاربرد HE 120 در استخرهای عمومی و باشگاهی
این مدل معمولاً برای استخرهایی با حجم تقریبی 90 تا 180 مترمکعب پیشنهاد میشود. در پروژههای استخر عمومی، استخر عمومی بزرگ یا مجموعههای آموزشی، HE 120 توان لازم برای حفظ دمای پایدار را فراهم میکند.
در این مقیاس، استفاده از مبدل حرارتی نسبت به هیترهای برقی بسیار اقتصادیتر بوده و نسبت به هیترهای گازی مستقیم، ایمنی بالاتر و کنترل دقیقتری ایجاد میکند.
جایگاه HE 120 در سری مبدلهای ایمکس
در سری HE، مدلهای 20، 40 و 60 برای کاربری خانگی طراحی شدهاند. HE 120 وارد سطح صنعتی و نیمهصنعتی میشود و برای پروژههایی که کارکرد روزانه طولانی دارند مناسبتر است.
جدول مشخصات فنی مبدل حرارتی ایمکس HE 120
| مشخصات فنی | مقدار |
|---|---|
| مدل | HE 120 |
| توان حرارتی | 120 کیلووات |
| حداکثر فشار کاری | 10 بار |
| جنس بدنه | استنلس استیل صنعتی |
| جنس کویل داخلی | استیل مقاوم در برابر کلر |
| نوع نصب | مدار برگشت صنعتی با بایپس |
| کاربرد پیشنهادی | استخر عمومی، باشگاهی، آموزشی |
توان حرارتی و ظرفیت انتقال گرما
توان 120kW به این معناست که مبدل میتواند در هر ساعت 120 کیلووات انرژی گرمایی به آب استخر منتقل کند. این عدد برای استخرهای با حجم بالا که نیاز به بازیابی سریع دما دارند حیاتی است.
جنس بدنه و کویل مقاوم در برابر کلر
در استخرهای عمومی میزان کلر و گردش آب بالاتر است. بنابراین استفاده از استیل ضدخوردگی برای جلوگیری از آسیب ناشی از محیط کلردار ضروری است. این ویژگی باعث افزایش طول عمر و کاهش هزینه تعمیرات میشود.
فشار کاری و الزامات نصب صنعتی
HE 120 برای فشار کاری تا 10 بار طراحی شده و در مدارهای موتورخانهای صنعتی قابل استفاده است. نصب این مدل باید همراه با بایپس، شیر کنترلی و سنسور دما انجام شود تا کنترل دقیق دمای آب امکانپذیر باشد.
تحلیل عملکرد HE 120 در پروژههای بزرگ
محاسبه زمان گرمایش استخر 100 مترمکعبی
فرض کنید یک استخر 100 مترمکعبی دارید و میخواهید دمای آن را 5 درجه افزایش دهید. جرم آب 100,000 کیلوگرم است. انرژی موردنیاز حدود 2,093,000 کیلوژول خواهد بود. با توان 120kW، این فرآیند در حدود 5 ساعت (در شرایط ایدهآل) قابل انجام است.
هماهنگی با بویلرهای صنعتی
برای استفاده کامل از ظرفیت HE 120، بویلر یا منبع گرمایشی باید توان کافی داشته باشد. در پروژههای صنعتی معمولاً بویلرهای 150kW یا بالاتر استفاده میشوند.
مقایسه با هیترهای گازی مستقیم
هیترهای گازی مستقیم گرمایش سریع ایجاد میکنند اما مصرف سوخت بالاتر و کنترل دمای کمتری دارند. مبدل حرارتی HE 120 در صورت وجود موتورخانه فعال، گزینهای ایمنتر و پایدارتر برای گرمایش استخر عمومی محسوب میشود.
نحوه نصب HE 120 در سیستم تصفیه
این مبدل باید پس از فیلتر شنی صنعتی و در مدار برگشت نصب شود. گردش آب توسط پمپ استخری صنعتی انجام میشود.
اگر به دنبال قیمت مبدل حرارتی ایمکس HE 120 هستید، این مدل در دسته تجهیزات گرمایش صنعتی قرار میگیرد و نسبت به توان و ظرفیت انتقال حرارت، یکی از گزینههای اقتصادی برای پروژههای بزرگ محسوب میشود.
محاسبه دقیق ظرفیت گرمایش HE 120 در پروژههای واقعی
در پروژههای استخر عمومی و مجموعههای ورزشی، انتخاب مبدل حرارتی 120 کیلووات بدون انجام محاسبات دقیق میتواند منجر به کاهش راندمان یا افزایش هزینه بهرهبرداری شود. مدل HE 120 برای شرایطی طراحی شده که حجم آب بالا، کارکرد روزانه طولانی و بازیابی سریع دما اهمیت دارد.
فرمول محاسبه انرژی گرمایی موردنیاز برای افزایش دمای آب:
Q = m × c × ΔT
- m = جرم آب (کیلوگرم)
- c = ظرفیت گرمایی ویژه آب (4.186 kJ/kg°C)
- ΔT = اختلاف دمای هدف
سناریو ۱: استخر 120 مترمکعبی – افزایش 4 درجه
جرم آب = 120,000 کیلوگرم
Q ≈ 2,011,000 کیلوژول
با توان 120kW، در شرایط ایدهآل حدود 4.6 ساعت زمان برای افزایش 4 درجه نیاز است. این عدد برای استخر عمومی که شبها افت دما دارد، کاملاً منطقی است.
سناریو ۲: استخر 150 مترمکعبی – افزایش 5 درجه
جرم آب = 150,000 کیلوگرم
Q ≈ 3,139,500 کیلوژول
در این حالت، زمان گرمایش حدود 7 تا 8 ساعت خواهد بود. اگر نیاز به گرمایش سریعتر وجود داشته باشد، بررسی مدلهای توان بالاتر توصیه میشود، اما برای اغلب پروژههای شهری، HE 120 تعادل خوبی بین قیمت و ظرفیت گرمایش ایجاد میکند.
تحلیل مصرف انرژی و هزینه سالانه گرمایش
مبدل حرارتی انرژی را از بویلر یا موتورخانه دریافت میکند. بنابراین هزینه نهایی وابسته به نوع سوخت است.
در صورت استفاده از گاز طبیعی
اگر موتورخانه از گاز شهری استفاده کند، هزینه گرمایش هر کیلوواتساعت بهمراتب کمتر از برق خواهد بود. در یک استخر عمومی متوسط که روزانه 6 ساعت گرمایش فعال دارد، HE 120 میتواند سالانه دهها میلیون تومان صرفهجویی نسبت به هیترهای برقی مستقیم ایجاد کند.
در صورت استفاده از بویلر گازوئیلی
در مناطق فاقد گاز شهری، هزینه افزایش مییابد اما همچنان استفاده از مبدل نسبت به هیتر مستقیم کنترلپذیرتر و ایمنتر است.
مقایسه HE 120 با HE 100 و HE 60
| مدل | توان | حجم پیشنهادی | کاربری |
|---|---|---|---|
| HE 60 | 60kW | 40–80 m³ | نیمهعمومی |
| HE 100 | 100kW | 70–120 m³ | عمومی متوسط |
| HE 120 | 120kW | 90–180 m³ | عمومی بزرگ / باشگاهی |
اگر استخر شما بیش از 100 مترمکعب حجم دارد، HE 60 عملاً پاسخگو نخواهد بود و HE 100 در مرز ظرفیت خود کار میکند. در این شرایط، خرید مبدل حرارتی HE 120 انتخاب ایمنتری است.
تأثیر کیفیت گردش آب بر راندمان HE 120
عملکرد این مبدل به دبی مناسب وابسته است. گردش آب باید توسط پمپ استخری صنعتی با ظرفیت کافی تأمین شود. همچنین نصب پس از فیلتر شنی صنعتی باعث جلوگیری از ورود ذرات و افزایش طول عمر کویل میشود.
اهمیت استفاده از بایپس در نصب صنعتی
در پروژههای عمومی، استفاده از بایپس سهشیری الزامی است. این ساختار امکان تنظیم جریان عبوری از مبدل را فراهم کرده و از فشار بیشازحد جلوگیری میکند. عدم استفاده از بایپس یکی از خطاهای رایج در موتورخانههای استخری است.
تحلیل استهلاک و طول عمر HE 120
در صورت نصب صحیح و کنترل کیفیت آب، طول عمر این مدل میتواند بیش از 8 تا 12 سال باشد. استفاده از آب با pH متعادل و جلوگیری از کلر بیشازحد، نقش مهمی در دوام کویل استیل دارد.
اشتباهات رایج هنگام خرید HE 120
- انتخاب توان پایینتر برای کاهش قیمت اولیه
- عدم بررسی ظرفیت واقعی بویلر
- بیتوجهی به اتلاف حرارتی استخر روباز
- عدم محاسبه دقیق حجم واقعی آب
- نصب بدون بایپس یا سنسور دمای دقیق
در بسیاری از پروژهها، کارفرما برای کاهش هزینه اولیه، توان پایینتر انتخاب میکند. این تصمیم باعث میشود سیستم دائماً در حداکثر ظرفیت کار کند و طول عمر کاهش یابد. در استخرهای عمومی، انتخاب ظرفیت کمی بالاتر معمولاً تصمیم هوشمندانهتری است.
سؤالات متداول درباره HE 120
آیا برای استخر روباز بزرگ مناسب است؟
بله، اما استفاده از کاور حرارتی برای کاهش اتلاف انرژی توصیه میشود.
آیا میتوان به سیستم خورشیدی متصل کرد؟
در صورت طراحی مهندسی مدار، امکان ترکیب با کلکتور خورشیدی وجود دارد.
آیا HE 120 برای جکوزی مناسب است؟
برای جکوزی بیشازحد قدرتمند است و معمولاً مدلهای پایینتر پیشنهاد میشوند.
تحلیل نهایی انتخاب HE 120
مبدل حرارتی ایمکس HE 120 انتخابی تخصصی برای پروژههای عمومی و باشگاهی است. این مدل در صورت هماهنگی با موتورخانه مناسب، میتواند گرمایش پایدار، کنترلپذیر و اقتصادی ایجاد کند. اگر در حال بررسی قیمت مبدل حرارتی 120 کیلووات ایمکس هستید، باید توجه داشته باشید که این مدل در دسته تجهیزات نیمهصنعتی قرار میگیرد و نسبت به ظرفیت انتقال حرارت، گزینهای رقابتی محسوب میشود.
انتخاب صحیح زمانی انجام میشود که حجم استخر، ساعات بهرهبرداری، نوع سوخت و شرایط اقلیمی بهصورت همزمان بررسی شوند.
خیر، در حال حاضر پرداخت بهصورت کارتبهکارت یا فاکتور رسمی پس از تأیید سفارش انجام میشود. تمام مراحل خرید با هماهنگی کامل از طریق تلفن یا واتساپ صورت میگیرد.
بله، تیم کارشناسی ما آماده ارائه مشاوره رایگان قبل از خرید است تا بر اساس نوع مصرف و ارتفاع ساختمان، بهترین پمپ را به شما پیشنهاد دهد.
تمام محصولات عرضهشده در مستر پمپ دارای گارانتی معتبر و هولوگرام اصالت هستند. به علاوه، فاکتور رسمی و بستهبندی شرکتی در هنگام ارسال ارائه میشود تا از اصالت کالا اطمینان کامل داشته باشید.
پس از هماهنگی و تأیید نهایی، سفارش از طریق پست یا باربری معتبر به آدرس شما ارسال میشود. در مراحل ارسال، اطلاعرسانی کامل به خریدار انجام میگیرد.
در حال حاضر خرید از مستر پمپ به صورت تلفنی یا از طریق واتساپ انجام میشود. کافی است مدل پمپ مورد نظر را از طریق فروشگاه مستر پمپ انتخاب کرده و با شمارههای درجشده تماس بگیرید.
| برند | |
|---|---|
| نوع مبدل | پوسته و لوله |
| سایز اتصال بویلر | 1½ |
| جنس لوله داخلی | استیل 316 |
| حداکثر دما | ۱۱۰°C |
| حداکثر فشار کاری | ۳ تا ۱۰ بار |
| سایز اتصال استخر | 2 |
| جنس پوسته | استیل 316 |
| مناسب حجم استخر | 300 m³ تا 450 m³ |
| توان حرارتی (kW) | بیش از ۱۰۰kw |
| کاربری |
